前言 | 南京大學(xué)鄭佑軒課題組：含B-N鍵螺旋手性多重共振材料的光色可調(diào)圓偏振電致發(fā)光

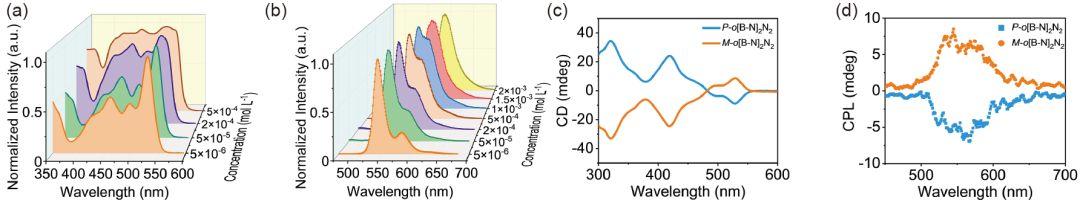

 材料的吸收（a）和發(fā)射（b）光譜及CD（c）、CPL（d）光譜

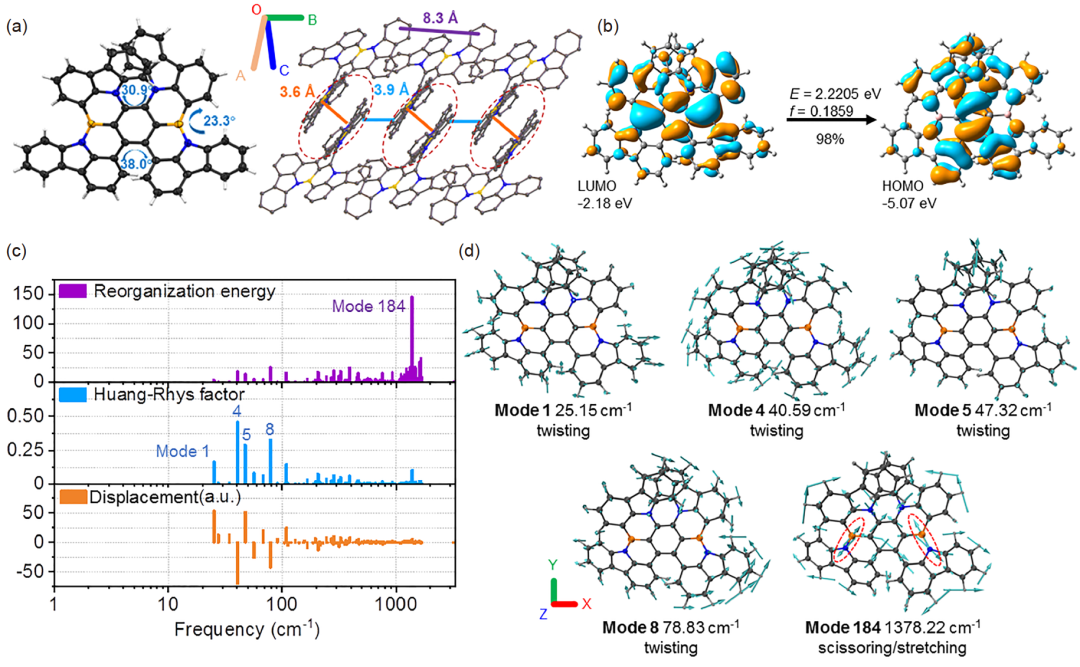

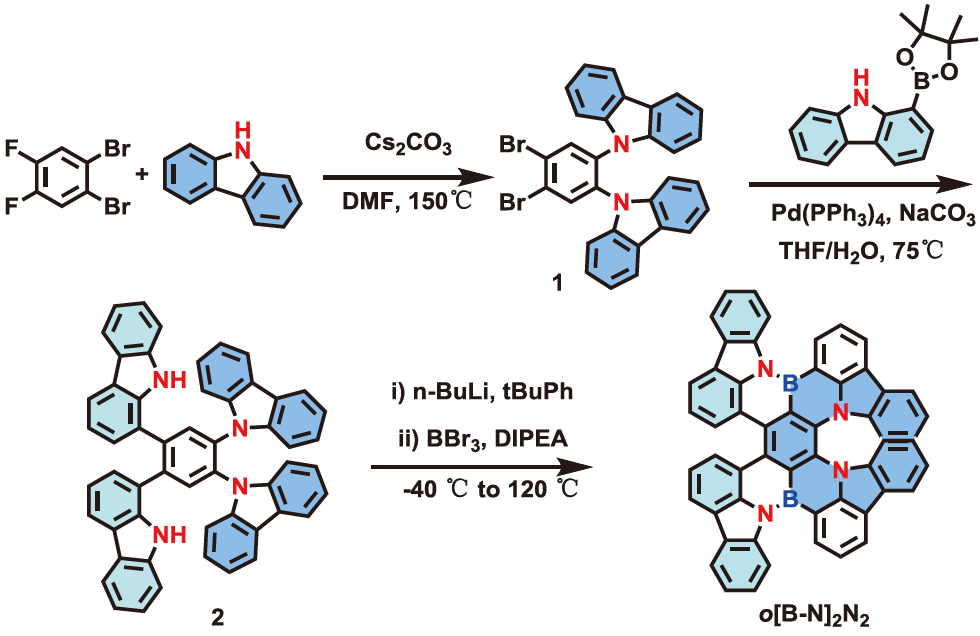

最后，作者采用了敏化雙發(fā)光層器件結(jié)構(gòu)制備CP-OLED，通過空間位阻策略，成功獲得了一對含有B–N鍵的螺旋手性Mr對映體P/M-o[B-N]2N2，實(shí)現(xiàn)了在553~613nm范圍內(nèi)的顏色可調(diào)CPEL。該o[B-N]2N2表現(xiàn)出優(yōu)異的光物理性能，在甲苯中的發(fā)射峰位于556nm，半高寬為21nm，在摻雜薄膜中的PLQY高達(dá)0.94。隨后，采用新型雙敏化發(fā)射層器件結(jié)構(gòu)的超熒光CP-OLED分別呈現(xiàn)出FWHM為33nm的黃光發(fā)射、25.1%的高EQEmax和+7.7×10–4/–6.7×10–4的CPEL信號gEL因子。

最重要的是，通過調(diào)節(jié)摻雜濃度實(shí)現(xiàn)了顏色可調(diào)的CPEL。CP-OLED器件通過調(diào)節(jié)摻雜濃度增加振動耦合強(qiáng)度，實(shí)現(xiàn)了從553到613 nm的顏色可調(diào)的圓偏振電致發(fā)光，這是首次報道的顏色可調(diào)的CP-OLED器件。這項工作提出了一種新的方法來構(gòu)建用于CP-OLED的顏色可調(diào)CP-Mr材料，為顯示技術(shù)中的各種應(yīng)用開辟了可能性。

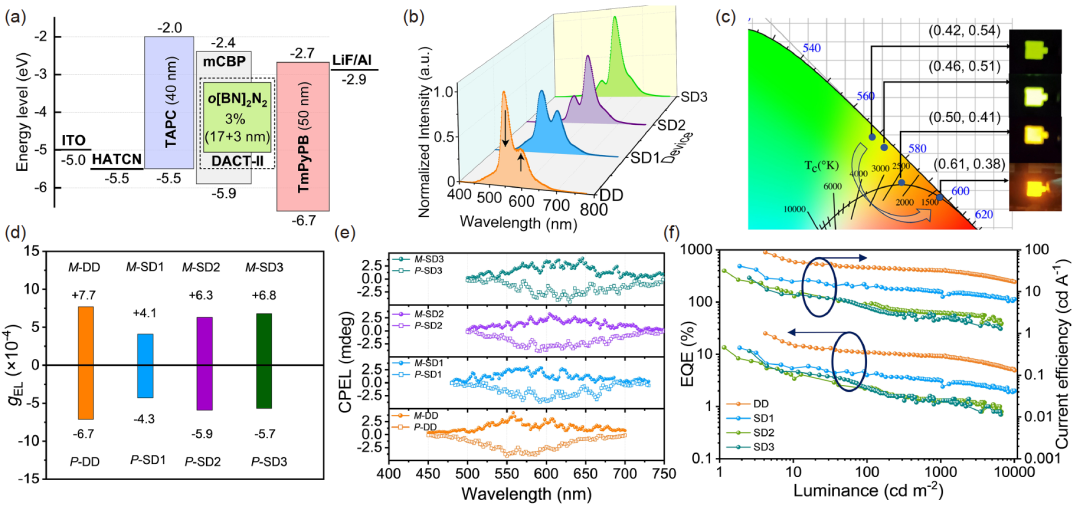

 CP-OLED器件性能

對本次研究工作，廣州研創(chuàng)生物技術(shù)發(fā)展有限公司非常有幸能夠參與部分工作。詳細(xì)內(nèi)容見Li Yuan, Zhen-Long Tu, Jun-Wei Xu, Hua-Xiu Ni, Zhi-Ping Mao, Wen-Ye Xu, You-Xuan Zheng*. Color-tunable circularly polarized electroluminescence from a helical chiral multiple resonance emitter with B-N bonds. Sci. China Chem., 2023, DOI: 10.1007/s11426-023-1712-5.
